Classification
1. 爆炸性气体环境危险场所:1区、2区
2. 爆炸性气体环境:IIA、IIB、 IIC
3. 温度组别:T1~T6
4. 防护等级:IP65
1. 铸铝合金外壳、外表喷塑。
2. 本产品为模块方式拼装,可自由组成各种规格的控制回路。
3. 可随自然光线的明暗,自动控制照明配电箱的断开和接通。
4. 内装高分断小型断路器,交流接触器,光控器,具有过载,断路等保护功能。
5. 钢管或喇叭布线。

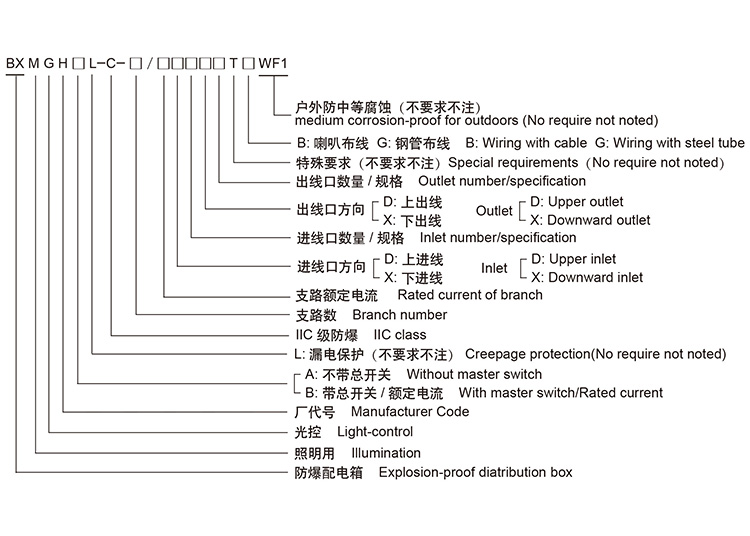

型号含义Model definition | 支路数Branch number | 主回路总开关数( 台)Switch No. of main circuit | 主回路额定电流 (A)Rated current of main circuit | 主回路进线口螺纹Thread of inlet | 主回路进线口电缆外径( mm)Cable's outer diameter of inlet | 支路额定电流( A)Branch current | 支路出线口螺纹Thread of outlet | 支路出线口电缆外径( mm)Cable's outer diameter of outlet | |
带 总 开 关 | BXMGHB/32-C-2 | 2 | 1 | 63 80-100 | G11/2" G2" | Ø18~33 Ø26~34 | 10-20 25-32 | G3/4" G1" | Ø8 ~ 14 Ø12 ~ 17 |
BXMGHB/63-C-4 | 4 | ||||||||
BXMGHB/63-C-6 | 6 | ||||||||
BXMGHB/100-C-8 | 8 | ||||||||
BXMGHB/100-C-10 | 10 | ||||||||
BXMGHB/100-C-12 | 12 | ||||||||
带 总 开 关 带 漏 电 | BXMGHB/32L-C-2 | 2 | 1 | 63 80-100 | G11/2" G2" | Ø18~33 Ø26~34 | |||
BXMGHB/63L-C-4 | 4 | ||||||||
BXMGHB/63L-C-6 | 6 | ||||||||
BXMGHB/100L-C-8 | 8 | ||||||||
BXMGHB/100L-C-10 | 10 | ||||||||
BXMGHB/100L-C-12 | 12 |
防爆标志: Exde IIC T6 DIPA21TA,T6
额定电压: 220V/380V
主回路额定电流: 63A~100A
支回路额定电流: 10A、 16A、 20A、 25A、 32A
防护等级: IP65
防腐等级: WF1、 WF2
总开关配置: 施耐德
支路开关配置: 施耐德
接线配置: 接线端子为菲尼克斯 UK 或向开
引入口配置: 引入装置规格为钢管接口或喇叭接口布线
进出线口配置: 下进下出
安装方式: 挂式或立式
指示灯配置: 苏州西门子 AD16-22D
