Classification
1. 爆炸性气体环境危险场所:1区、2区
2. 爆炸性气体环境:IIA、IIB
3. 温度组别:T1~T6
4. 防护等级:IP65
1. 铸铝合金外壳、外表喷塑。
2. 内装高分断小型断电器,塑壳断路器,具有过载、断路等保护功能。
3. 钢管接口或喇叭接口布线。

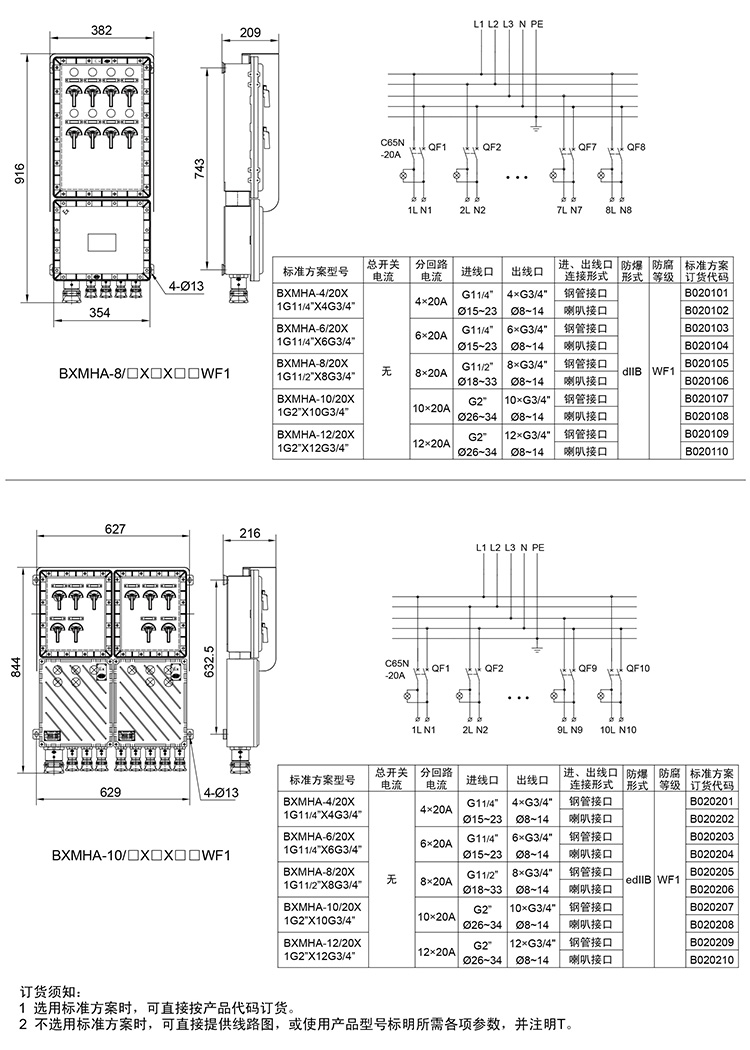

型号含义Model definition | 支路数Branch number | 主回路总开关数( 台)Switch No. of main circuit | 主回路额定电流 (A)Rated current of main circuit | 主回路进线口螺纹Thread of inlet | 主回路进线口电缆外径( mm)Cable's outer diameter of inlet | 支路额定电流( A)Branch current | 支路出线口螺纹Thread of outlet | 支路出线口电缆外径( mm)Cable's outer diameter of outlet | |
不 带 总 开 关 | BXMHA-4 | 4 | 无 | G11/2" G2" | Ø18~33 Ø26~34 | 10~20 25~32 | G3/4" G1" | Ø8~14 Ø12~17 | |
BXMHA-6 | 6 | ||||||||
BXMHA-8 | 8 | ||||||||
BXMHA-10 | 10 | ||||||||
BXMHA-12 | 12 | ||||||||
带 总 开 关 | BXMHB/40-4 | 4 | 1 | 63 80-100 | G11/2" G2" | Ø18~33 Ø26~34 | |||
BXMHB/63-6 | 6 | ||||||||
BXMHB/63-8 | 8 | ||||||||
BXMHB/100-10 | 10 | ||||||||
BXMHB/100-12 | 12 | ||||||||
带 总 开 关 带 漏 电 | BXMHB/40L-4 | 4 | 1 | 63 80-100 | G11/2" G2" | Ø18~33 Ø26~34 | |||
BXMHB/63L-6 | 6 | ||||||||
BXMHB/63L-8 | 8 | ||||||||
BXMHB/100L-10 | 10 | ||||||||
BXMHB/100L-12 | 12 |
防爆标志: EXdIIB T6、 EXdeIIB T6 DIPA21TA,T6
额定电压: 220V/380V
主回路额定电流: 63A~100A
支回路额定电流: 10A、 16A、 20A、 25A、 32A
防护等级: IP65
防腐等级: WF1、 WF2
总开关配置: 施耐德
支路开关配置: 施耐德
接线配置: 接线端子为菲尼克斯 UK 或向开
引入口配置: 引入装置规格为钢管接口或喇叭接口布线
进出线口配置: 下进下出
安装方式: 挂式或立式
指示灯配置: 苏州西门子 AD16-22D
